СХЕМА МОНТАЖА ДЫМОХОДА ОТ ПЕЧИ (КАМИНА) МЕТОДОМ ЗАГИЛЬЗОВКИ КИРПИЧНОГО КАНАЛА |

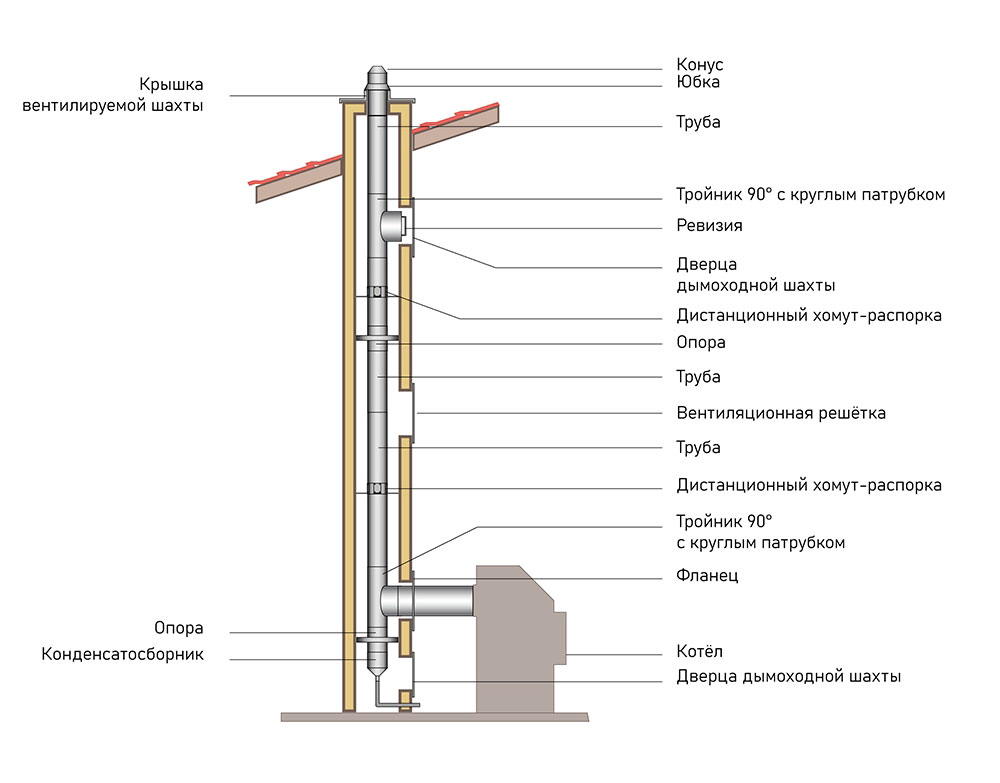

СХЕМА МОНТАЖА ДЫМОХОДА ОТ КОТЛА В ВОЗВОДИМУЮ ШАХТУ ИЗ ОГНЕСТОЙКОГО МАТЕРИАЛА |
![]() |
![]() |
.
ФРАГМЕНТ СОЕДИНЕНИЯ ДВУХ ЭЛЕМЕНТОВ ОДНОКОНТУРНОЙ СИСТЕМЫ "ВУЛКАН" ОВАЛЬНОГО СЕЧЕНИЯ |

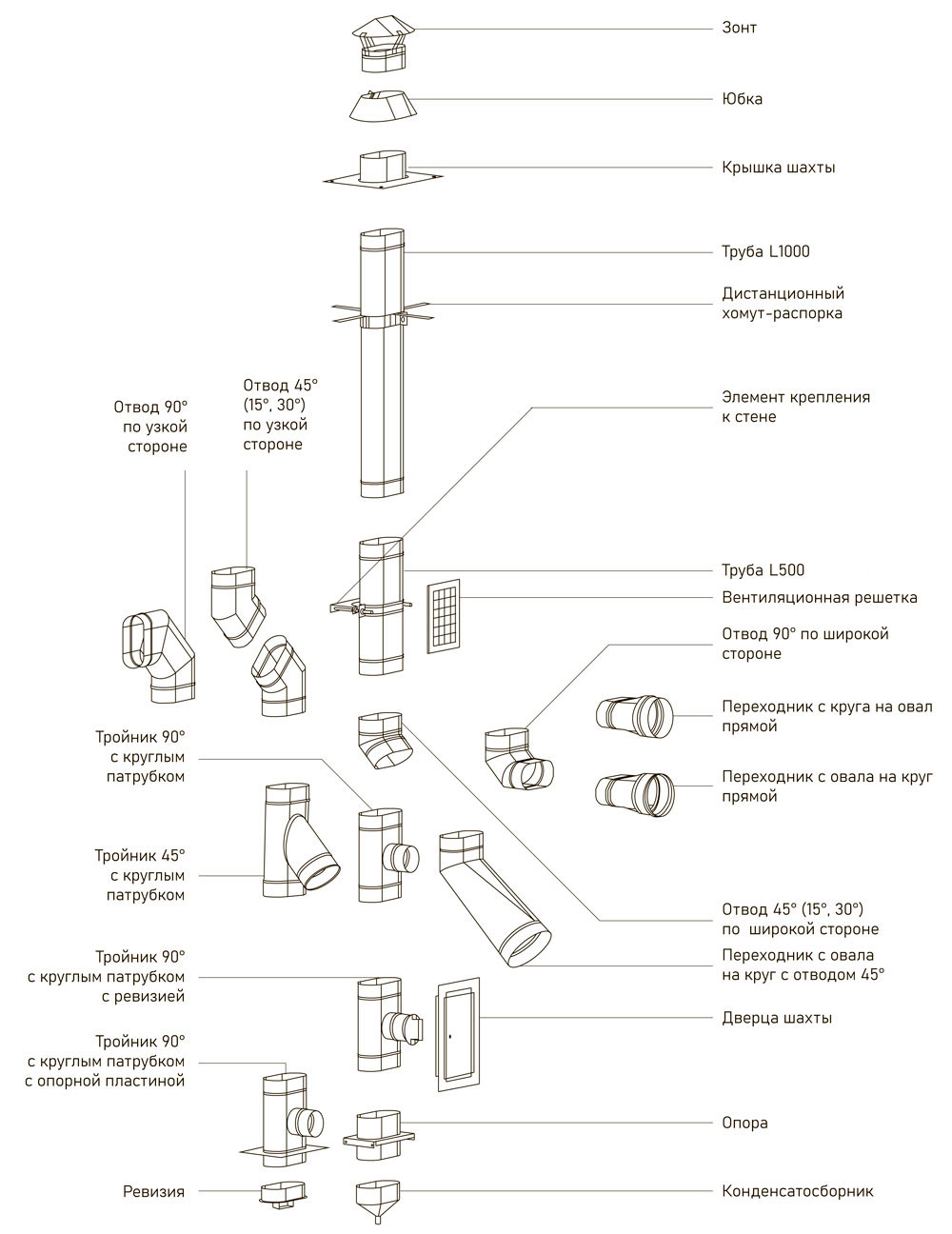

ЭЛЕМЕНТЫ ОДНОКОНТУРНОЙ СИСТЕМЫ "ВУЛКАН" ОВАЛЬНОГО СЕЧЕНИЯ. ОСНОВНОЙ РЯД |
![]() |
![]() |





Ревизия VOG без изоляции, овального сечения 100х200 мм.
Материал изготовления: нержавеющая сталь AISI 321.

Ревизия VOG без изоляции, овального сечения 120х240 мм.
Материал изготовления: нержавеющая сталь AISI 321.

Конденсатосборник VOG, без изоляции, овального сечения 100х200 мм.
Материал изготовления: нержавеющая сталь AISI 321.

Труба VOG без изоляции, овального сечения 100х200 мм, длинной 1000 мм.
Материал изготовления: нержавеющая сталь AISI 321.

Конденсатосборник VOG, овального сечения 120х240 мм.
Материал изготовления: нержавеющая сталь AISI 321.

Тройник VOG 90° без изоляции, овального сечения 100х200 мм, на трубу с диаметром 130.7R мм.
Материал изготовления: нержавеющая сталь AISI 321.

Тройник VOG 90° без изоляции, овального сечения 100х200 мм, на трубу с диаметром 150.7R мм.
Материал изготовления: нержавеющая сталь AISI 321.

Тройник VOG 90° без изоляции, овального сечения 100х200 мм, на трубу с диаметром 180.7R мм.
Материал изготовления: нержавеющая сталь AISI 321.

Переходник VOG без изоляции, овального сечения 100х200 мм, на трубу с диаметром 150.7R мм.
Материал изготовления: нержавеющая сталь AISI 321.

Переходник VOG без изоляции, овального сечения 100х200 мм, на трубу с диаметром 180.7R мм.
Материал изготовления: нержавеющая сталь AISI 321.

Переходник VOG без изоляции, овального сечения 100х200 мм, на трубу с диаметром 200.7R мм.
Материал изготовления: нержавеющая сталь AISI 321.

Переходник VOG без изоляции, овального сечения 098х198 мм, на трубу с диаметром 131.5R мм.
Материал изготовления: нержавеющая сталь AISI 321.

Труба VOG без изоляции, овального сечения 120х240 мм, длинной 1000 мм.
Материал изготовления: нержавеющая сталь AISI 321.

Переходник VOG без изоляции, овального сечения 098х198 мм, на трубу с диаметром 151.5R мм.
Материал изготовления: нержавеющая сталь AISI 321.

Переходник VOG без изоляции, овального сечения 098х198 мм, на трубу с диаметром 181.5R мм.
Материал изготовления: нержавеющая сталь AISI 321.
